Установка ситового аналізу сипучих матеріалів за крупністю часток «УСАЧ-5»

Установка «УСАЧ-5» призначена для оперативного та швидкого контролю ситового складу сухих сипучих матеріалів з об'ємною масою насипного вантажу не більше 1.4 т/м3 (вугілля, коксу, антрацитів, горючих сланців та інше) крупністю не більше 150 мм на 5 фракцій по крупності часток з автоматичним визначенням ваги за класами та автоматичним розвантаженням.

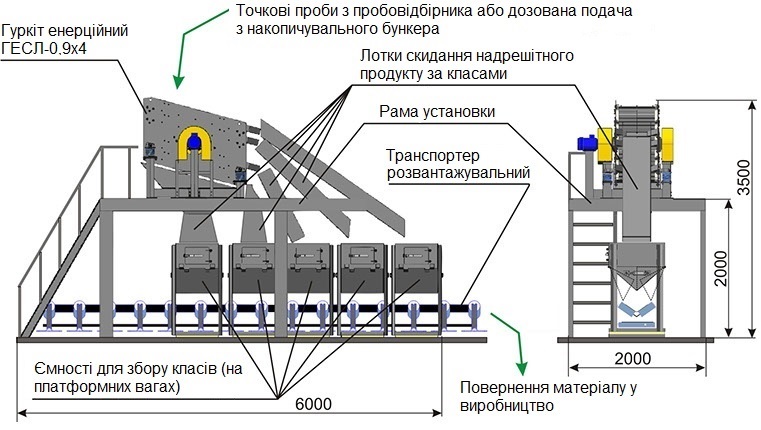

Мал.1 Установка ситового аналізу «УСАЧ-5»

Матеріал подається на верхнє ситове полотно інерційного чотириярусного віброгрохоту порціями (після пробовідбірника) або дозовано з накопичувального бункера з продуктивністю не більше 50 кг/хв (залежно від крупності поділу). Надрешітні продукти з кожного сита по лотках надходять у накопичувальні ємності, кожна з яких встановлена на платформах тензометричних вагах. Накопичувальні ємності оснащені люками, що відкриваються, для вивантаження накопичених класів на конвеєрну стрічку транспортера, який проходить через всю установку і служить для повернення просіяного матеріалу назад у виробництво або в накопичувальний бункер для подальшого аналізу.

 Керування установкою може бути як локальним, так і дистанційним. Наприклад, для того, щоб диспетчеру дізнатися поточний фракційний склад палива, що транспортується зараз по стрічці, йому достатньо дати команду пробовідбірнику на відбір однієї або кількох проб (залежить від крупності матеріалу) і скинути їх на встановлення ситового аналізу. Установка в автоматичному режимі зробить розсів матеріалу, що надійшов, розділить його на п'ять класів, визначить вихід кожного класу та відсотковий зміст кожного класу у вихідній пробі. Ця інформація буде доступна оператору протягом кількох хвилин. Потім накопичувальні ємності з отриманими класами автоматично спорожняються і за допомогою стрічкового транспортера повертаються на вантажну стрічку.

У ручному режимі для проведення ситового аналізу вихідну пробу подають на віброгрохот  частинами до закінчення процесу розсівання. Потім, у разі потреби, матеріал з кожної ємності після зважування можна отримати для подальшого аналізу.

           Мал.2 Грохот інерційний ГІСЛ-0,9 х4                                              Мал.3. Приймальна ємність
