АПАРАТ ДРОБИЛЬНО-СКОРОЧУВАЛЬНИЙ АДСР-3-150МCВ
Апарат дробильно-скоротливий АДСР-3-150МCВ призначений для дроблення кам'яного вугілля, антрацитів, горючих сланців та продуктів їх збагачення та подальшого скорочення та поділу подрібненого матеріалу на рівновеликі та рівноцінні за якістю частини (дублікати).
Апарат складається з трьох основних вузлів, встановлених на загальній рамі:
- живильника;
- вузла дроблення молоткового типу;
- вузла поділу/скорочення проби.
Вузол дроблення на відміну від моделі АДСР-3-150МС оснащений зводоруйнуючими елементами (ударним очисним барабаном та двома бічними зводоруйнуючими скребками з окремим приводом), які дозволяють ефективно дробити вугілля схильні до налипання та утворення зводу всередині ударного вузла. Потужність приводу дробарки в АДСР-3-150МСВ збільшена до 11 кВт, а обороти дробарки зменшено до 1000 об/хв, що підвищує ефективність дроблення (за рахунок можливості підвищення продуктивності подачі) і також зменшує свідоутворення.
Камера подрібнювача дробарки залишається легко доступною для огляду та очищення (мал.1) від залишків проб після дроблення.
Технічні характеристики
|
Найменування |
Значення |
|
Величина
матеріалу вихідної проби, мм |
0 - 150 |
|
Величина
частинок проби після подрібнення, мм(1) |
≤ 3 |
|
Мінімальний
обсяг завантажуваного продукту, дм3 не менше(2) |
30 |
|
Максимальний
обсяг завантажуваного продукту, дм3 не більше(3) |
500 |
|
Вологість
вихідного матеріалу, % не більше (4) |
16 |
|
Продуктивність,
кг/год, не більше |
1500 |
|
3 |
|
|
1,0 |
|
|
Обсяг
короба збору дубліката, л |
3,0 |
|
Коефіцієнт скорочення (вибирається оператором в
залежності від ваги вихідного матеріалу) |
60-500 |
|
Число
фаз, напруга живлення та частота мережі живлення |
3 ф, 380 В, 50 Гц |
|
Потужність,
кВт, не більше |
13 |
|
Габаритні
розміри, (В×Д×Ш), мм, не більше |
2325 × 2020 × 1150 |
|
Вага
нетто апарату (з живильником), кг, не більше |
1200 |
|
Вага
живильника, кг, не більше |
200 |
- Крупність матеріалу після подрібнення залежить від типу використовуваної ситової решітки та розміру її осередків. Вибір ситових грат (залежно від типу та вологості вихідного матеріалу) проводиться дослідним шляхом так, щоб при роботі не відбувалося 100% замазування отворів ситової решітки;
- для отримання представницької лабораторної проби вагою не менше ніж 500 г;
- щоб уникнути переповнення ємностей для збирання дублікатів;
- допустима вологість залежить від типу дробного матеріалу (марки вугілля та ступеня його окислення) та виду встановленої ситової решітки.
Вихідний матеріал за допомогою живильника надходить у подрібнювальну камеру молоткової дробарки. Подрібнений матеріал у міру проходження його через сито дробильного вузла надходить на жолоб, що обертається, за допомогою якого частина матеріалу надходить в ємності для збору дублікатів (ділиться), а залишок (скорочений матеріал) по колектору стікає з апарату назад у виробництво або в відходи.
Вага кожного дубліката вихідного матеріалу залежить від ваги вихідного матеріалу, встановленого оператором коефіцієнта розподілу та від ширини скорочувальних щілин кожної склянки.
При монтажі апарату до складу системи пробовідбору необхідно забезпечити можливість від'єднання живильника від вузла дроблення (для відкочування рами апарату та виконання операцій технічного обслуговування вузла дроблення – заміни молотків).
За додатковим замовленням апарат може комплектуватися:
- бункером для збору проб перед дробленням (габаритні та настановні розміри якого уточнюються та узгоджуються із замовником індивідуально);
- пристроєм для збору та відведення скороченої проби – бункером для вивантаження малих обсягів проб, або горизонтальним шнековим або стрічковим конвеєром (габаритні та настановні розміри яких встановлюються та узгоджуються із замовником індивідуально).
За відсутності додаткового замовлення бункер для накопичення проб перед дробленням та пристрій збору та відведення скороченого матеріалу виготовляються замовником самостійно (за потреби).

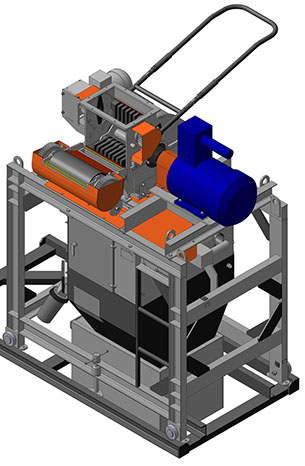

Мал.1. АДСР-3-150МСВ у відкритому положенні подрібнювача дробарки
