Установка ситового анализа сыпучих материалов по крупности частиц «УСАЧ-5»

Установка «УСАЧ-5» предназначена для оперативного и быстрого контроля ситового состава сухих сыпучих материалов с объемной массой насыпного груза не более 1.4 т/м3 (углей, кокса, антрацитов, горючих сланцев и прочее) крупностью не более 150 мм на 5 фракций по крупности частиц с автоматическим определением веса по классам и автоматической разгрузкой.

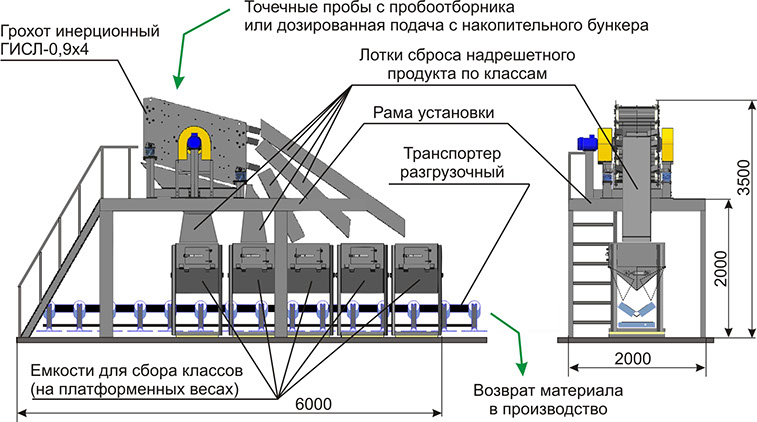

Рис.1 Установка ситового анализа «УСАЧ-5»

Материал подается на верхнее ситовое полотно инерционного четырехъярусного виброгрохота порциями (после пробоотборника) или дозировано из накопительного бункера с производительностью не более 50 кг/мин (в зависимости от крупности разделения). Надрешетные продукты с каждого сита по лоткам поступают в накопительные емкости, каждая из которых установлена на тензометрических платформенных весах. Накопительные емкости оснащены открывающимися люками для выгрузки накопленных классов на конвейерную ленту транспортера, который проходит через всю установку и служит для возврата просеянного материала обратно в производство или в накопительный бункер для дальнейшего анализа.

 Управление установкой может быть как локальным, так и дистанционным. Например, для того чтобы диспетчеру узнать текущий фракционный состав топлива, транспортируемого в настоящий момент по ленте, ему достаточно дать команду пробоотборнику на отбор одной или нескольких проб (зависит от крупности материала) и сбросить их на установку ситового анализа. Установка в автоматическом режиме произведет грохочение поступившего материала, разделит его на пять классов, определит выход каждого класса и процентное содержание каждого класса в исходной пробе. Эта информация будет доступна оператору в течение нескольких минут. Затем накопительные емкости с полученными классами автоматически опорожняются и при помощи ленточного транспортера возвращаются обратно на погрузочную ленту.

 В ручном режиме для проведения ситового анализа исходную пробу подают на виброгрохот частями до окончания процесса ее рассева. Затем, при необходимости, материал с каждой емкости после взвешивания можно извлечь для дальнейшего анализа.

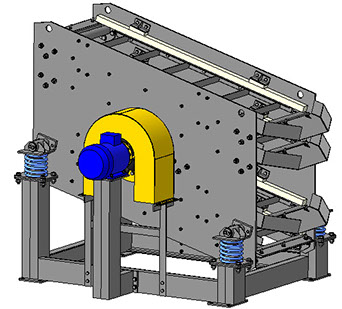

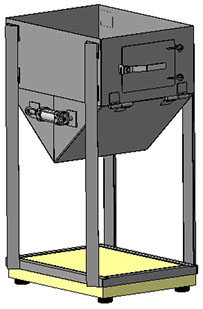

           Рис.2 Грохот инерционный ГИСЛ-0,9х4                                                  Рис.3. Приемная емкость
